Schnittansicht und Aufbauhöhen der Janßen-FBH im Trockenaufbau

Je nachdem wo die Fußbodenheizung zum Einsatz kommt - in Räumen über Erdreich oder unbeheizten Kellerräumen einerseits oder über beheizten Räumen andererseits -, ändern sich aufgrund der einschlägigen gesetzlichen Vorschriften die Aufbaukomponenten und Aufbauhöhen. Zur Veranschaulichung haben wir hier die Janßen-Fußbodenheizung im Trockenaufbau im Querschnitt dargestellt.

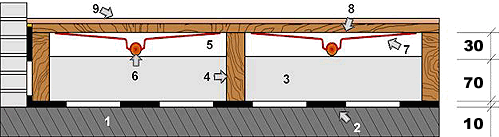

Sehen Sie nachfolgend zunächst den Fußbodenaufbau in Räumen, die über Erdreich oder unbeheizten Räumen liegen:

 Bodenplatte

 10 mm Dampfsperre

 70 mm Wärmedämmung (Wärmeleitgruppe 025)

 Lagerhölzer: i.d.R. 100 mm hoch, 60 mm breit: Mitte-Mitte 50 cm

 30 mm Hohlraum zur Aufnahme der Fußbodenheizung

 Heizrohr mit aufgesteckten Aluminium-Wärmeverteilern (7)

 Unterkonstruktion wie Span-, Sperrholzplatte, MDF-Platte etc.

 Bodenbelag: Diele, Parkett, Laminat etc.

= 110 mm Bodenaufbauhöhe gesamt (ohne Bodenbelag)

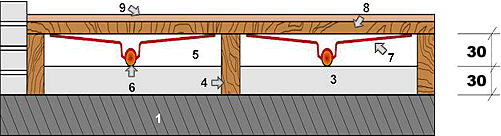

Sehen Sie nun die Fußbodenkonstruktion in Räumen, die selbst über beheizten Räumen liegen:

 Zwischendecke

 30 mm Wärmedämmung (Wärmeleitgruppe 030)

 Lagerhölzer: i.d.R. 60 mm hoch, 40 mm breit; Mitte-Mitte 50 cm

 30 mm Hohlraum zur Aufnahme der Fußbodenheizung

 Heizrohr mit aufgesteckten Aluminium-Wärmeverteilern (7)

 Unterkonstruktion wie Span-, Sperrholzplatte, MDF-Platte etc.

 Bodenbelag z.B.  Parkett, Diele, Laminat, Teppich, PVC etc.

= 60 mm Bodenaufbauhöhe gesamt (ohne Bodenbelag)
